อุปกรณ์ป้องกันในตู้จ่ายไฟมีอะไรบ้าง?

ในฐานะซัพพลายเออร์ตู้กระจายสินค้ามืออาชีพ ฉันถูกถามบ่อยครั้งเกี่ยวกับอุปกรณ์ป้องกันที่ใช้ในตู้กระจายสินค้า อุปกรณ์เหล่านี้มีความสำคัญอย่างยิ่งต่อการรับรองการทำงานของระบบไฟฟ้าอย่างปลอดภัยและเชื่อถือได้ ในบล็อกนี้ ฉันจะเจาะลึกอุปกรณ์ป้องกันต่างๆ ที่พบได้ทั่วไปในตู้กระจายสินค้า ฟังก์ชัน และความสำคัญของอุปกรณ์เหล่านั้น

1. เซอร์กิตเบรกเกอร์

เซอร์กิตเบรกเกอร์อาจเป็นอุปกรณ์ป้องกันที่รู้จักกันดีที่สุดในตู้กระจายสินค้า ได้รับการออกแบบมาเพื่อขัดขวางการไหลของกระแสไฟฟ้าโดยอัตโนมัติเมื่อตรวจพบกระแสผิดปกติ เช่น โอเวอร์โหลดหรือไฟฟ้าลัดวงจร

การป้องกันการโอเวอร์โหลด

โอเวอร์โหลดเกิดขึ้นเมื่อกระแสที่ไหลผ่านวงจรเกินความจุที่กำหนด เบรกเกอร์วงจรที่มีการป้องกันการโอเวอร์โหลดมีการติดตั้งองค์ประกอบความร้อน เมื่อกระแสเพิ่มขึ้น องค์ประกอบความร้อนจะร้อนขึ้น เมื่ออุณหภูมิถึงเกณฑ์ที่กำหนด เบรกเกอร์จะตัดการจ่ายไฟที่จ่ายให้กับวงจร ซึ่งจะช่วยปกป้องอุปกรณ์ไฟฟ้าและสายไฟจากความเสียหายเนื่องจากความร้อนสูงเกินไป

ป้องกันการลัดวงจร

การลัดวงจรเกิดขึ้นเมื่อมีการสร้างเส้นทางความต้านทานต่ำระหว่างตัวนำสองตัว ส่งผลให้กระแสไหลจำนวนมาก เบรกเกอร์ป้องกันการลัดวงจรใช้องค์ประกอบแม่เหล็ก เมื่อเกิดการลัดวงจร กระแสไฟฟ้าแรงสูงจะสร้างสนามแม่เหล็กแรงสูง ซึ่งทำให้เบรกเกอร์ตัดการทำงานทันที

เซอร์กิตเบรกเกอร์มีหลายประเภท เช่น เซอร์กิตเบรกเกอร์แบบหล่อ (MCCB) และเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB) โดยทั่วไปแล้ว MCCB จะใช้ในตู้กระจายสินค้าขนาดใหญ่สำหรับการใช้งานที่มีกระแสไฟสูงกว่า ในขณะที่ MCCB เหมาะสำหรับวงจรขนาดเล็กและการใช้งานในที่พักอาศัย

2. ฟิวส์

ฟิวส์ถือเป็นอุปกรณ์ป้องกันที่สำคัญอีกชนิดหนึ่ง ฟิวส์ประกอบด้วยลวดโลหะหรือแถบที่จะละลายเมื่อมีกระแสไฟฟ้าไหลผ่านจำนวนหนึ่ง เมื่อเกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร กระแสไฟที่มากเกินไปจะทำให้ฟิวส์ขาด ลัดวงจร และป้องกันความเสียหายเพิ่มเติม

ฟิวส์เป็นอุปกรณ์ป้องกันที่เรียบง่ายและคุ้มค่า มีจำหน่ายในระดับและประเภทต่างๆ เช่น ฟิวส์แบบเร็ว และฟิวส์แบบหน่วงเวลา ฟิวส์ที่ออกฤทธิ์เร็วได้รับการออกแบบมาให้เป่าอย่างรวดเร็วในกรณีที่ไฟฟ้าลัดวงจร ในขณะที่ฟิวส์หน่วงเวลาสามารถทนต่อการโอเวอร์โหลดชั่วคราวโดยไม่ต้องเป่า ซึ่งมีประโยชน์สำหรับวงจรที่ประสบกับกระแสกระชาก เช่น มอเตอร์

3. อุปกรณ์ป้องกันไฟกระชาก

อุปกรณ์ป้องกันไฟกระชากใช้เพื่อป้องกันอุปกรณ์ไฟฟ้าจากแรงดันไฟกระชาก แรงดันไฟกระชากอาจเกิดจากฟ้าผ่า ความผันผวนของโครงข่ายไฟฟ้า หรือการเปิดหรือปิดสวิตช์ไฟฟ้าขนาดใหญ่อย่างกะทันหัน ไฟกระชากเหล่านี้สามารถสร้างความเสียหายให้กับชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนในตู้กระจายสินค้าและอุปกรณ์เชื่อมต่อได้

อุปกรณ์ป้องกันไฟกระชากทำงานโดยการโอนแรงดันไฟฟ้าส่วนเกินลงกราวด์ โดยทั่วไปจะมีวาริสเตอร์โลหะ - ออกไซด์ (MOV) หรือท่อระบายก๊าซ เมื่อเกิดไฟกระชาก MOV หรือท่อระบายแก๊สจะเปลี่ยนความต้านทาน ทำให้กระแสส่วนเกินไหลลงสู่พื้นได้อย่างปลอดภัย

4. เบรกเกอร์วงจรไฟรั่วของโลก (ELCB) และอุปกรณ์กระแสตกค้าง (RCD)

ELCB และ RCD ได้รับการออกแบบมาเพื่อป้องกันไฟฟ้าช็อตและไฟฟ้ารั่ว การรั่วไหลของโลกเกิดขึ้นเมื่อกระแสไหลจากตัวนำที่มีกระแสไฟฟ้าลงสู่ดินผ่านเส้นทางที่ไม่ได้ตั้งใจ เช่น อุปกรณ์ชำรุดหรือสายไฟเสียหาย

ELCB และ RCD จะตรวจสอบกระแสที่ไหลในตัวนำที่มีกระแสไฟฟ้าและเป็นกลางอย่างต่อเนื่อง หากกระแสไฟฟ้าระหว่างตัวนำทั้งสองมีความแตกต่างกัน แสดงว่ากระแสไฟฟ้าบางส่วนรั่วลงสู่พื้นโลก เมื่อกระแสไฟรั่วเกินเกณฑ์ที่กำหนด อุปกรณ์จะตัดการทำงานและตัดแหล่งจ่ายไฟ

5. ไอโซเลเตอร์

ตัวแยกหรือที่เรียกว่าสวิตช์ตัดการเชื่อมต่อ ใช้เพื่อแยกวงจรออกจากแหล่งพลังงานเพื่อการบำรุงรักษาหรือเพื่อความปลอดภัย พวกมันทำให้วงจรขาดที่มองเห็นได้ ทำให้มั่นใจได้ว่าไม่มีกระแสใดไหลผ่านวงจรได้ในขณะที่กำลังทำงานอยู่

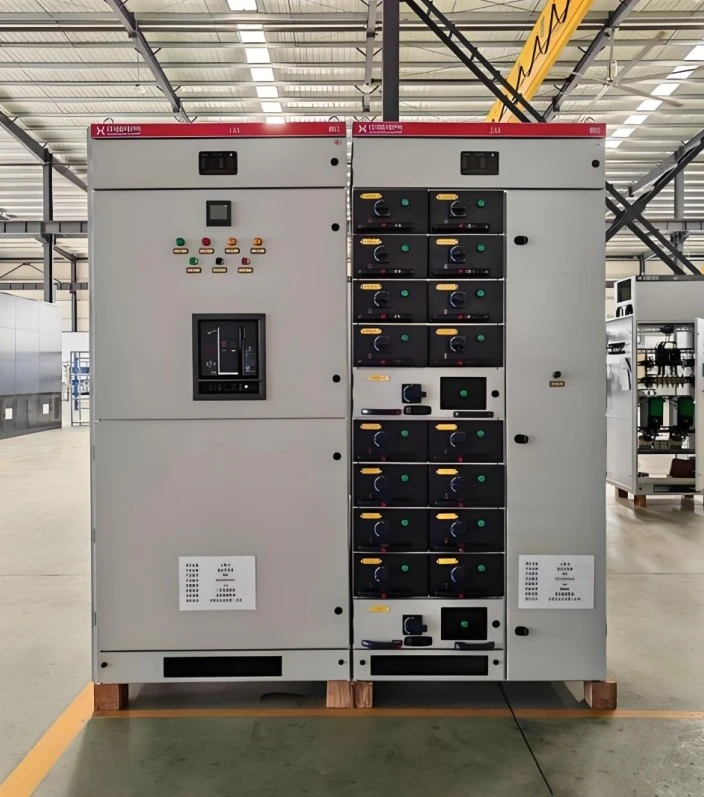

โดยทั่วไปแล้วไอโซเลเตอร์จะใช้ในตู้จำหน่ายไฟฟ้าแรงสูงและแรงดันต่ำ ในการใช้งานไฟฟ้าแรงสูงตู้ไฟฟ้าแรงสูงขาเข้ามักใช้ตัวแยกเพื่อแยกแหล่งจ่ายไฟที่เข้ามา ในระบบไฟฟ้าแรงต่ำกล่องจ่ายไฟแรงดันต่ำอาจติดตั้งอุปกรณ์แยกเพื่อความปลอดภัยด้วย

6. หม้อแปลงกระแสไฟฟ้า (CTs)

หม้อแปลงกระแสไฟฟ้าใช้ในการวัดกระแสในวงจร โดยจะลดกระแสไฟสูงในวงจรหลักให้เหลือกระแสไฟต่ำและสามารถจัดการได้ง่ายกว่า ซึ่งสามารถวัดได้ด้วยเครื่องมือต่างๆ เช่น แอมมิเตอร์และรีเลย์

CT เป็นสิ่งจำเป็นสำหรับการตรวจสอบโหลดไฟฟ้าในตู้กระจายสินค้า โดยให้ข้อมูลที่จำเป็นสำหรับการป้องกันโอเวอร์โหลดและการจัดการพลังงาน ด้วยการวัดกระแสอย่างแม่นยำ ระบบสามารถตรวจจับระดับกระแสที่ผิดปกติและดำเนินการที่เหมาะสมได้

7. หม้อแปลงแรงดันไฟฟ้า (VT)

หม้อแปลงแรงดันไฟฟ้าหรือที่เรียกว่าหม้อแปลงไฟฟ้าที่มีศักยภาพ ใช้ในการลดแรงดันไฟฟ้าแรงสูงในวงจรให้เป็นแรงดันไฟฟ้าต่ำลงเพื่อวัตถุประสงค์ในการวัดและการป้องกัน ใช้สำหรับวัดแรงดันไฟฟ้าในตู้จ่ายไฟและจ่ายอินพุตสำหรับอุปกรณ์ป้องกันที่ไวต่อแรงดันไฟฟ้า

VT มีความสำคัญในการรับรองว่าอุปกรณ์ไฟฟ้าในตู้จ่ายไฟทำงานภายในช่วงแรงดันไฟฟ้าที่ระบุ ช่วยในการตรวจจับสภาวะแรงดันไฟเกินและแรงดันไฟต่ำ และสามารถกระตุ้นการดำเนินการป้องกันที่เหมาะสมได้

8. รีเลย์ป้องกัน

รีเลย์ป้องกันเป็นอุปกรณ์อัจฉริยะที่ตรวจสอบพารามิเตอร์ทางไฟฟ้าของวงจร เช่น กระแสไฟฟ้า แรงดันไฟฟ้า และความถี่ พวกเขาสามารถตรวจจับสภาวะที่ผิดปกติและส่งสัญญาณไปยังเซอร์กิตเบรกเกอร์เพื่อตัดการทำงานเมื่อจำเป็น

รีเลย์ป้องกันมีหลายประเภท เช่น รีเลย์กระแสเกิน รีเลย์แรงดันเกิน รีเลย์แรงดันตก และรีเลย์ดิฟเฟอเรนเชียล รีเลย์แต่ละประเภทได้รับการออกแบบเพื่อตรวจจับสภาวะผิดปกติเฉพาะและให้การป้องกันตามนั้น

ความสำคัญของอุปกรณ์ป้องกันในตู้กระจายสินค้า

อุปกรณ์ป้องกันในตู้กระจายสินค้ามีบทบาทสำคัญในการรับรองความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า ช่วยปกป้องอุปกรณ์ไฟฟ้าจากความเสียหายเนื่องจากการโอเวอร์โหลด การลัดวงจร แรงดันไฟกระชาก และสภาวะผิดปกติอื่นๆ การป้องกันความเสียหายต่ออุปกรณ์จะช่วยลดความเสี่ยงของไฟไหม้จากไฟฟ้าและอันตรายด้านความปลอดภัยอื่นๆ

นอกจากนี้อุปกรณ์ป้องกันยังช่วยในการรักษาเสถียรภาพของโครงข่ายไฟฟ้า ตรวจสอบให้แน่ใจว่าระบบไฟฟ้าทำงานภายในพารามิเตอร์ที่ระบุ ซึ่งจำเป็นสำหรับการทำงานที่เหมาะสมของอุปกรณ์ไฟฟ้าที่เชื่อมต่อทั้งหมด

บทสรุป

โดยสรุป อุปกรณ์ป้องกันในตู้กระจายสินค้ามีความสำคัญต่อการทำงานของระบบไฟฟ้าอย่างปลอดภัยและเชื่อถือได้ ตั้งแต่เซอร์กิตเบรกเกอร์และฟิวส์ไปจนถึงอุปกรณ์ป้องกันไฟกระชากและรีเลย์ป้องกัน อุปกรณ์แต่ละชิ้นมีฟังก์ชันและความสำคัญเฉพาะตัว ในฐานะซัพพลายเออร์ตู้กระจายสินค้า เราเข้าใจถึงความสำคัญของอุปกรณ์ป้องกันเหล่านี้ และรับรองว่าผลิตภัณฑ์ของเรามีกลไกการป้องกันคุณภาพสูง

หากคุณต้องการตู้กระจายสินค้าหรือมีคำถามใดๆ เกี่ยวกับอุปกรณ์ป้องกัน เราขอเชิญคุณติดต่อเราเพื่อขอหารือโดยละเอียด เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดสำหรับความต้องการด้านการจ่ายไฟฟ้าของคุณ

อ้างอิง

• คู่มือวิศวกรรมไฟฟ้า ฉบับที่สาม เรียบเรียงโดย Richard C. Dorf
• การป้องกันระบบไฟฟ้าและสวิตช์เกียร์ โดย JR Lucas
